分布式任务调度系统总体设计

1 架构设计

1.1 设计思想

将调度行为抽象形成“调度中心”公共平台，而平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。

将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中业务逻辑。

因此，“调度”和“任务”两部分可以相互解耦，提高系统整体稳定性和扩展性；

1.2 系统组成

  • 调度模块（调度中心）： 负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块； 支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除和任务报警等，所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover。
  • 执行模块（执行器）： 负责接收调度请求并执行任务逻辑。任务模块专注于任务的执行等操作，开发和维护更加简单和高效； 接收“调度中心”的执行请求、终止请求和日志请求等。

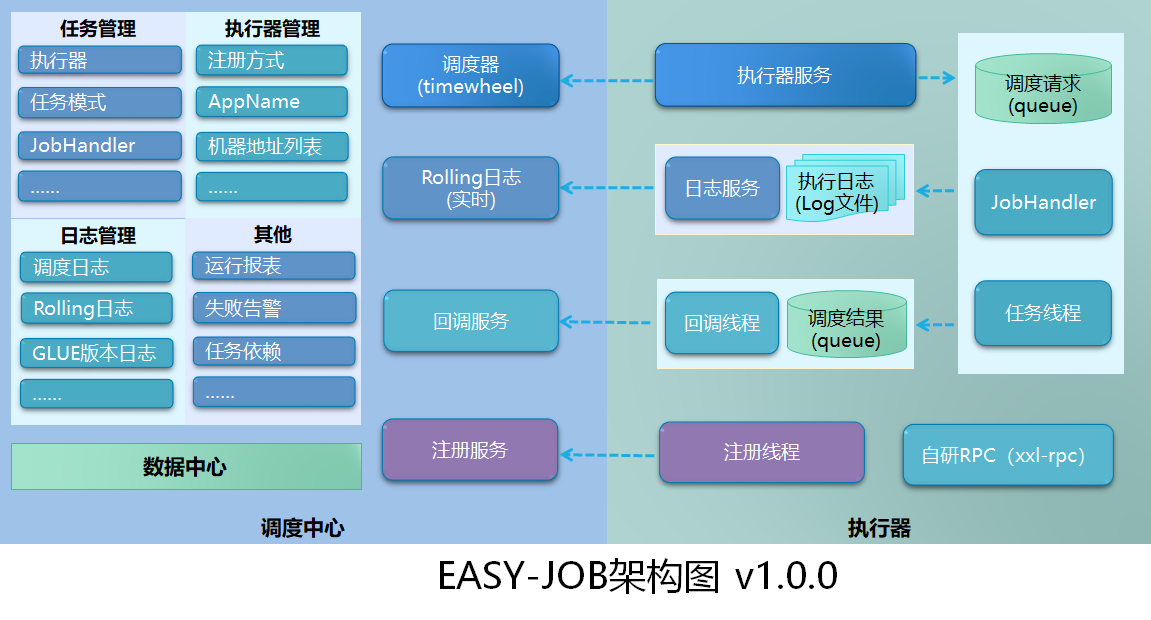

1.3 架构图


2 调度模块设计

2.1 调度模块

​ 批量管理子系统中“调度模块”和“任务模块”完全解耦，调度模块进行任务调度时，将会解析不同的任务参数发起远程调用，调用各自的远程执行器服务。这种调用模型类似RPC调用，调度中心提供调用代理的功能，而执行器提供远程服务的功能。

2.2 调度中心HA（集群）

​ 基于数据库的集群方案，数据库选用Oracle；集群分布式并发环境中进行定时任务调度时，在各个节点上报任务，存到数据库中，执行时会从数据库中取出触发器来执行，如果触发器的名称和执行时间相同，则只有一个节点去执行此任务。

2.3 调度线程池

​ 调度采用线程池方式实现，避免单线程因阻塞而引起任务调度延迟。

2.4 并行调度

​ 批量管理子系统调度模块默认采用并行机制，在多线程调度的情况下，调度模块被阻塞的几率很低，大大提高了调度系统的承载量。

​ 批量管理子系统的每个调度任务虽然在调度模块是并行调度执行的，但是任务调度传递到任务模块的“执行器”是串行执行的，同时支持任务终止。

2.5 过期处理策略

任务调度错过触发时间时的处理策略：

  • 可能原因：服务重启；调度线程被阻塞，线程被耗尽；上次调度持续阻塞，下次调度被错过；
  • 处理策略：
    • 过期超5s：本地忽略，当前时间开始计算下次触发时间
    • 过期5s内：立即触发一次，当前时间开始计算下次触发时间

2.6 日志回调服务

调度模块的“调度中心”作为Web服务部署时，一方面承担调度中心功能，另一方面也为执行器提供API服务。

调度中心提供的”日志回调服务API服务”代码位置如下：

  1. easy-job-admin#com.git.job.admin.controller.JobApiController.callback

“执行器”在接收到任务执行请求后，执行任务，在执行结束之后会将执行结果回调通知“调度中心”：

2.7 任务HA（Failover）

执行器如若集群部署，调度中心支持配置多个在线的执行器，如“127.0.0.1:9997, 127.0.0.1:9998, 127.0.0.1:9999”。

当任务”路由策略”选择”故障转移(FAILOVER)”时，调度中心每次发起调度请求时，会按照顺序对执行器发出心跳检测请求，第一个检测为存活状态的执行器将会被选定并发送调度请求。

调度成功后，可在日志监控界面查看“调度备注”；

“调度备注”可以看出本地调度运行轨迹，执行器的”注册方式”、”地址列表”和任务的”路由策略”。”故障转移(FAILOVER)”路由策略下，调度中心首先对第一个地址进行心跳检测，心跳失败自动跳过，第二个依然心跳检测失败…… 直至心跳检测第三个地址“127.0.0.1:9999”成功，选定为“目标执行器”；然后对“目标执行器”发送调度请求，调度流程结束，等待执行器回调执行结果。

2.8 调度日志

调度中心每次进行任务调度，都会记录一条任务日志，任务日志主要包括以下三部分内容：

  • 任务信息：包括“执行器地址”、“JobHandler”和“执行参数”等属性，点击任务ID按钮可查看，根据这些参数，可以精确的定位任务执行的具体机器和任务代码；
  • 调度信息：包括“调度时间”、“调度结果”和“调度日志”等，根据这些参数，可以了解“调度中心”发起调度请求时具体情况。
  • 执行信息：包括“执行时间”、“执行结果”和“执行日志”等，根据这些参数，可以了解在“执行器”端任务执行的具体情况；

调度日志，针对单次调度，属性说明如下：

  • 执行器地址：任务执行的机器地址；
  • JobHandler：Bean模式表示任务执行的JobHandler名称；
  • 任务参数：任务执行的入参；
  • 调度时间：调度中心，发起调度的时间；
  • 调度结果：调度中心，发起调度的结果，SUCCESS或FAIL；
  • 调度备注：调度中心，发起调度的备注信息，如地址心跳检测日志等；
  • 执行时间：执行器，任务执行结束后回调的时间；
  • 执行结果：执行器，任务执行的结果，SUCCESS或FAIL；
  • 执行备注：执行器，任务执行的备注信息，如异常日志等；
  • 执行日志：任务执行过程中，业务代码中打印的完整执行日志；

2.9 任务依赖

原理：批量管理子系统中每个任务都对应有一个任务ID，同时，每个任务支持设置属性“子任务ID”，因此，通过“任务ID”可以匹配任务依赖关系。

当父任务执行结束并且执行成功时，将会根据“子任务ID”匹配子任务依赖，如果匹配到子任务，将会主动触发一次子任务的执行。

在任务日志界面，点击任务的“执行备注”的“查看”按钮，可以看到匹配子任务以及触发子任务执行的日志信息，如无信息则表示未触发子任务执行。

2.10 全异步化 & 轻量级

  • 全异步化设计：批量管理子系统系统中业务逻辑在远程执行器执行，触发流程全异步化设计。相比直接在调度中心内部执行业务逻辑，极大的降低了调度线程占用时间；
    • 异步调度：调度中心每次任务触发时仅发送一次调度请求，该调度请求首先推送“异步调度队列”，然后异步推送给远程执行器
    • 异步执行：执行器会将请求存入“异步执行队列”并且立即响应调度中心，异步运行。
  • 轻量级设计：批量管理子系统调度中心中每个JOB逻辑非常 “轻”，在全异步化的基础上，单个JOB一次运行平均耗时基本在 “10ms” 之内（基本为一次请求的网络开销）；因此，可以保证使用有限的线程支撑大量的JOB并发运行；

实际场景中，由于调度中心与执行器网络ping延迟不同、DB读写耗时不同、任务调度密集程度不同，会导致任务量上限会上下波动。

如若需要支撑更多的任务量，可以通过 “调大调度线程数” 、”降低调度中心与执行器ping延迟” 和 “提升机器配置” 几种方式优化。

3 任务 “运行模式” 设计

3.1 “Bean模式” 任务

原理：每个Bean模式任务都是一个Spring的Bean类实例，它被维护在“执行器”项目的Spring容器中。任务类需要加“@JobHandler(value=”名称”)”注解，因为“执行器”会根据该注解识别Spring容器中的任务。任务类需要继承统一接口“IJobHandler”，任务逻辑在execute方法中开发，因为“执行器”在接收到调度中心的调度请求时，将会调用“IJobHandler”的execute方法，执行任务逻辑。

任务类型：执行器内支持多个Bean模式任务Handler并存，可以直接配置使用，如下：

  • DefaultJobHandler：默认Java任务，继承IJobHandler，实现日终任务逻辑；
  • ShardingJobHandler：分片示例任务，任务内部模拟处理分片参数。
  • HttpJobHandler：通用HTTP任务Handler；业务方只需要提供HTTP链接即可，不限制语言、平台；

除此之外，平台支持其他任务类型的扩展，如执行服务器命令、调度存储过程、执行shell等。

3.2 执行器

执行器实际上是一个内嵌的Server，默认端口9999（配置项：easy.job.executor.port）。

在项目启动时，执行器会通过“@JobHandler”识别Spring容器中“Bean模式任务”，以注解的value属性为key管理起来。

“执行器”接收到“调度中心”的调度请求时，如果任务类型为“Bean模式”，将会匹配Spring容器中的“Bean模式任务”，然后调用其execute方法，执行任务逻辑。如果任务类型为“GLUE模式”，将会加载GLue代码，实例化Java对象，注入依赖的Spring服务（注意：Glue代码中注入的Spring服务，必须存在与该“执行器”项目的Spring容器中），然后调用execute方法，执行任务逻辑。

3.3 任务日志

批量管理子系统会为每次调度请求生成一个单独的日志文件，需要通过 “EasyJobLogger.log” 打印执行日志，“调度中心”查看执行日志时将会加载对应的日志文件。

日志文件存放的位置可在“执行器”配置文件进行自定义，默认目录格式为：/data/applogs/easy-job/jobhandler/“格式化日期”/“数据库调度日志记录的主键ID.log”。

在JobHandler中开启子线程时，子线程将会把日志打印在父线程即JobHandler的执行日志中，方便日志追踪。

4 通讯模块设计

4.1 一次完整的任务调度通讯流程

  1. - 1、“调度中心”向“执行器”发送http调度请求: “执行器”中接收请求的服务，实际上是一台内嵌Server，默认端口9999;
  2. - 2、“执行器”执行任务逻辑；
  3. - 3、“执行器”http回调“调度中心”调度结果: “调度中心”中接收回调的服务，是针对执行器开放一套API服务;

4.2 通讯数据加密

调度中心向执行器发送的调度请求时使用RequestModel和ResponseModel两个对象封装调度请求参数和响应数据, 在进行通讯之前底层会将上述两个对象对象序列化，并进行数据协议以及时间戳检验,从而达到数据加密的功能;

5 任务注册, 任务自动发现

通过任务注册和自动发现的方式, 动态获取远程执行器地址并执行。

  1. AppName: 每个执行器机器集群的唯一标示, 任务注册以 "执行器" 为最小粒度进行注册; 每个任务通过其绑定的执行器可感知对应的执行器机器列表;
  2. 注册表: 见"tb_job_registry"表, "执行器" 在进行任务注册时将会周期性维护一条注册记录，即机器地址和AppName的绑定关系; "调度中心" 从而可以动态感知每个AppName在线的机器列表;
  3. 执行器注册: 任务注册心跳（Beat）周期默认30s; 执行器以一倍心跳（Beat）进行执行器注册, 调度中心以一倍心跳（Beat）进行动态任务发现; 注册信息的失效时间为三倍心跳（Beat）;
  4. 执行器注册摘除：执行器销毁时，将会主动上报调度中心并摘除对应的执行器机器信息，提高心跳注册的实时性；

为保证系统”轻量级”并且降低学习部署成本，没有采用Zookeeper作为注册中心，采用DB方式进行任务注册发现；

6 任务执行结果

任务执行结果通过 “IJobHandler” 的返回值 “ReturnT” 进行判断； 当返回值符合 “ReturnT.code == ReturnT.SUCCESS_CODE” 时表示任务执行成功，否则表示任务执行失败，而且可以通过 “ReturnT.msg” 回调错误信息给调度中心； 从而，在任务逻辑中可以方便的控制任务执行结果；

7 分片广播 & 动态分片

执行器集群部署时，任务路由策略选择”分片广播”情况下，一次任务调度将会广播触发对应集群中所有执行器执行一次任务，同时系统自动传递分片参数；可根据分片参数开发分片任务；

“分片广播” 以执行器为维度进行分片，支持动态扩容执行器集群从而动态增加分片数量，协同进行业务处理；在进行大数据量业务操作时可显著提升任务处理能力和速度。

“分片广播” 和普通任务开发流程一致，不同之处在于可以可以获取分片参数，获取分片参数进行分片业务处理。

  • Java语言任务获取分片参数方式：BEAN
  1. // 可参考Sample示例执行器中的示例任务"ShardingJobHandler"了解试用
  2. ShardingUtil.ShardingVO shardingVO = ShardingUtil.getShardingVo();
  • 分片参数属性说明：
  1. index：当前分片序号(从0开始)，执行器集群列表中当前执行器的序号；
  2. total：总分片数，执行器集群的总机器数量；

该特性适用场景如：

  • 1、分片任务场景：10个执行器的集群来处理10w条数据，每台机器只需要处理1w条数据，耗时降低10倍；
  • 2、广播任务场景：广播执行器机器运行shell脚本、广播集群节点进行缓存更新等

8 访问令牌（AccessToken）

为提升系统安全性，调度中心和执行器进行安全性校验，双方AccessToken匹配才允许通讯；

调度中心和执行器，可通过配置项 “easy.job.accessToken” 进行AccessToken的设置。

调度中心和执行器，如果需要正常通讯，只有两种设置；

  • 设置一：调度中心和执行器，均不设置AccessToken；关闭安全性校验；
  • 设置二：调度中心和执行器，设置了相同的AccessToken；

9 调度中心API服务

调度中心提供了API服务，主要分为两种类型：

9.1 提供给执行器的API服务：

  1. 1、任务结果回调服务；
  2. 2、执行器注册服务；
  3. 3、执行器注册摘除服务；
  4. 4、触发任务单次执行服务，支持任务根据业务事件触发；

API服务位置：AdminBiz.java
API服务请求参考代码：AdminBizTest.java

9.2 提供给业务的API服务：

  1. 1、任务列表查询；
  2. 2、任务新增；
  3. 3、任务更新；
  4. 4、任务删除；
  5. 5、任务启动；
  6. 6、任务停止；
  7. 7、任务触发；

API服务位置：com.git.job.admin.controller.JobInfoController.java
API服务请求参考代码：可参考任务界面操作的ajax请求。任何ajax接口均可配置成为API服务，只需在待启用的API服务上添加 “@PermessionLimit(limit = false)” 注解取消登陆态拦截即可；

10 执行器API服务

执行器提供了API服务，供调度中心选择使用，目前提供的API服务有：

  1. 1、心跳检测：调度中心使用
  2. 2、忙碌检测：调度中心使用
  3. 3、触发任务执行：调度中心使用；本地进行任务开发时，可使用该API服务模拟触发任务；
  4. 4、获取Rolling Log：调度中心使用
  5. 5、终止任务：调度中心使用

API服务位置：ExecutorBiz
API服务请求参考代码：ExecutorBizTest

11 运行维护

11.1 故障转移 & 失败重试

一次完整任务流程包括”调度（调度中心） + 执行（执行器）”两个阶段。

  • “故障转移”发生在调度阶段，在执行器集群部署时，如果某一台执行器发生故障，该策略支持自动进行Failover切换到一台正常的执行器机器并且完成调度请求流程。
  • “失败重试”发生在”调度 + 执行”两个阶段，支持通过自定义任务失败重试次数，当任务失败时将会按照预设的失败重试次数主动进行重试；

11.2 执行器灰度上线

调度中心与业务解耦，只需部署一次后常年不需要维护。但是，执行器中托管运行着业务作业，作业上线和变更需要重启执行器，尤其是Bean模式任务。 执行器重启可能会中断运行中的任务。但是，批量管理子系统拥有自建执行器与自建注册中心，可以通过灰度上线的方式，避免因重启导致的任务中断的问题。

步骤如下：

  • 1、执行器改为手动注册，下线一半机器列表（A组），线上运行另一半机器列表（B组）；
  • 2、等待A组机器任务运行结束并编译上线；执行器注册地址替换为A组；
  • 3、等待B组机器任务运行结束并编译上线；执行器注册地址替换为A组+B组； 操作结束；

11.3 任务执行结果说明

系统根据以下标准判断任务执行结果，可参考之。

执行结果 Bean任务返回值
成功 IJobHandler.SUCCESS
失败 IJobHandler.FAIL

11.4 任务超时控制

支持设置任务超时时间，任务运行超时的情况下，将会主动中断任务；

需要注意的是，任务超时中断时与任务终止机制类似，也是通过 “interrupt” 中断任务，因此业务代码需要将 “InterruptedException” 外抛，否则功能不可用。

11.5 任务失败告警

默认提供邮件失败告警，可扩展短信方式，扩展代码位置为 “JobFailMonitorHelper.failAlarm”；

11.6 避免任务重复执行

调度密集或者耗时任务可能会导致任务阻塞，集群情况下调度组件小概率情况下会重复触发； 针对上述情况，可以通过结合 “单机路由策略（如：第一台、一致性哈希）” + “阻塞策略（如：单机串行、丢弃后续调度）” 来规避，最终避免任务重复执行。

12 运行监控

运行报表：支持实时查看运行数据，如任务数量、调度次数、执行器数量等；以及调度报表，如调度日期分布图，调度成功分布图等； 运行日志查看：系统提供日终任务执行日志查看功能，提供方便的筛选和过滤条件；
