数据库表流程模板配置

配置流程模板信息

流程模板配置的有三张表，分别为流程模板配置表、流程任务模板配置表、产品流程配置表。

流程模板配置表 tb_wfm_process_mapping

此表信息为流程引擎推送，不需要进行配置。

需要关注的字段：

1. template_name : 流程模板名称。
2. template_version: 版本号。
3. process_mapping_id: 流程映射id。
4. 关联tb_wfm_workitem_mapping的process_mapping_id，查询所有流程节点配置信息。

流程任务模板配置表 tb_wfm_workitem_mapping

通过流程模板配置表的process_mapping_id和流程任务模板配置表的process_mapping_id关联， 查询所有流程节点配置信息。

此表信息为流程引擎推送，全表只需要配置两个字段：

1. wm_post_cd : 节点对应岗位。
2. user_variable: 节点人员对应变量。

需要关注的字段：

1. process_mapping_id : 流程映射id。
2. rule_id: 规则id。
   1. 规则id由流程引擎推送，有值需要配置节点人员对应变量(user_variable)字段。
3. user_variable: 节点人员对应变量。
4. 该字段需要配置哪些参数是由流程引擎通知，以逗号分割形式配置。
5. 该字段是流程节点回调初始化方法返回的参数。
6. wm_post_id: 节点对应岗位。
7. template_name: 模板名称。
8. template_version: 版本号。
9. act_action: 节点对应功能(1: 提交 2: 退回 3: 撤销 4: 拒绝)。
10. act_id: 节点id。

产品流程模板配置表 tb_wfm_product_mapping

根据业务大类、业务类型、产品字段配置流程模板。

需要关注的字段：

1、busi_big_type: 业务大类。

(1)业务产品要素配置表.xls

2、busi_type: 业务类型。

(1) tb_pub_dic_sub(字典明细表)，码值为PUB_BUSI_TYPE查到。

3、product_cd: 产品号。

4、template_name: 流程模板名称。

(1) 如果流程模板名称后面带-v，需要配置流程规则编号(rule_no)字段值”edxdPub1001”。规则引擎根据机构、机构类型、机构级别判断是否是信贷或小贷机构，走对应的流程图。

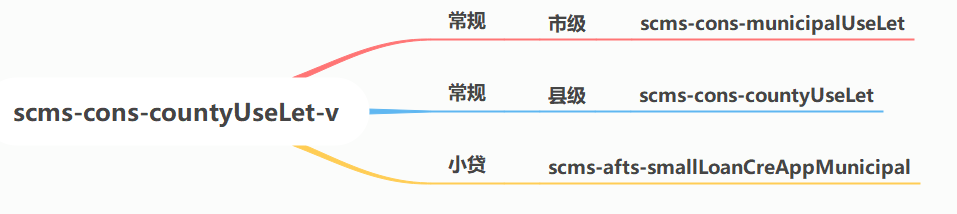

1.1.3 流程模板图

5、tree_module_cd: 动态树编号。

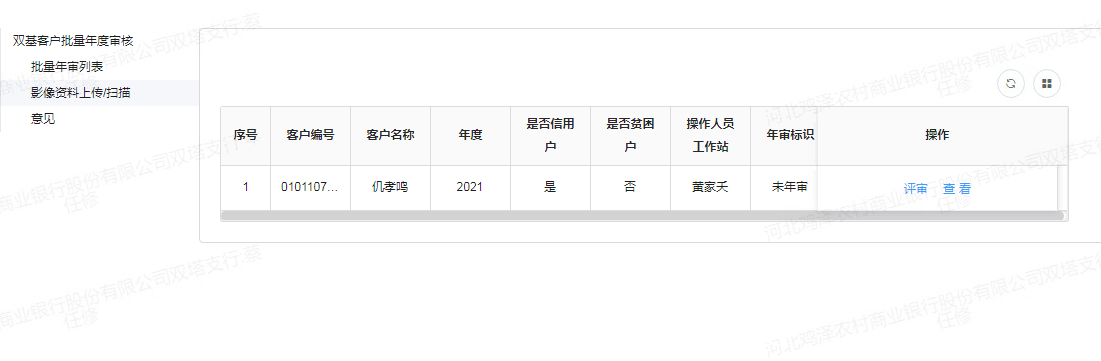

(1) 动态树编号(tree_module_cd)字段为流程发起左树右表的树名称，如果流程树页签需要判断动态显隐，需要在树名称后面加@和子系统名称。例如：loanTree@loan。

配置左树右表信息

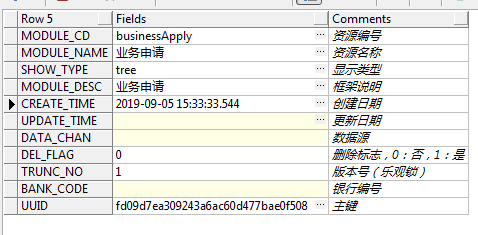

左树右表主表 tb_pub_module_menus

module_cd: 资源编号。根据module_cd关联tb_pub_module_menus_info 的module_cd,查询树的所有页签信息。

左树右表明细表 tb_pub_module_menus_info

tb_pub_module_menus 的module_cd和tb_pub_module_menus_info 的module_cd关联,根据module_cd可以查询树的所有配置信息。如果树页签需要在某些场景下动态显隐，需要配置checkType(检查类型)、checker(检查其信息)、ischecked(是否自检)字段。

checkType(检查类型)： A：后台方法 R：规则 M：规则组。

checker(检查其信息)：

1. 后台方法： 接口类名#方法名
2. 规则： 规则编号
3. 规则组：规则组编号

ischecked(是否自检)：

1、0: 否 1：是

2、如果值为否，checkType(检查类型)和checker(检查其信息)则不生效

Java后台

system_trees.xml配置

流程节点回调方法需要在公共子系统system_trees.xml进行配置。

<!--流程结束-->
<group id="G4102410201\_11" result="http://easyloan-badassets/tbBadNplTurnover/finalTurnInfo">
<grade name="productCd" diffType="1" value="410201"/>
<grade name="busiType" diffType="1" value="4102"/>
<grade name="serviceType" diffType="1" value="1"/>
<grade name="nodeNo" diffType="1" value=""/>
</group>
<!--流程撤销-->
<group id="G4102410201\_21" result="http://easyloan-badassets/tbBadNplTurnover/cancelTurnInfo">
<grade name="productCd" diffType="1" value="410201"/>
<grade name="busiType" diffType="1" value="4102"/>
<grade name="serviceType" diffType="1" value="2"/>
<grade name="nodeNo" diffType="1" value=""/>
</group>
<!--流程拒绝-->
<group id="G4102410201\_31" result="http://easyloan-badassets/tbBadNplTurnover/rejectTurnInfo">
<grade name="productCd" diffType="1" value="410201"/>
<grade name="busiType" diffType="1" value="4102"/>
<grade name="serviceType" diffType="1" value="3"/>
<grade name="nodeNo" diffType="1" value=""/>
</group>
<!--流程初始化-usertask1-->
<group id="G4102410201\_41\_usertask1" result="http://easyloan-badassets/tbBadNplTurnover/nplInitProcess">
<grade name="productCd" diffType="1" value="410201"/>
<grade name="busiType" diffType="1" value="4102"/>
<grade name="serviceType" diffType="1" value="4"/>
<grade name="nodeNo" diffType="1" value="usertask1"/>
</group>
<!--流程初始化-->
<group id="G4102410201\_41\_usertask3" result="http://easyloan-badassets/tbBadNplTurnover/nplInitProcess">
<grade name="productCd" diffType="1" value="410201"/>
<grade name="busiType" diffType="1" value="4102"/>
<grade name="serviceType" diffType="1" value="4"/>
<grade name="nodeNo" diffType="1" value="usertask3"/>
</group>
<!--流程提交-节点1-->
<group id="G4102410201\_51\_usertask1" result="http://easyloan-badassets/tbBadNplTurnover/submitTurnInfo">
<grade name="productCd" diffType="1" value="410201"/>
<grade name="busiType" diffType="1" value="4102"/>
<grade name="serviceType" diffType="1" value="5"/>
<grade name="nodeNo" diffType="1" value="usertask1"/>
</group>

system_small_trees.xml

小贷流程节点回调方法配置，和system_trees.xml配置一样。如果没有配置，小贷机构发起的流程没有回调方法。

流程发起

Feignclient里添加访问公共子系统流程发起接口

@PostMapping(“/workflow/start”)
public PageData start(
@RequestBody
@ApiParam(name = “pd”,value = “发起流程配置信息”)
PageData pd) throws Exception;

Service实现类添加依赖注入

@Resource
private WorkFlowFeignClient workFlowFeignClient;

发起流程需要传给流程引擎的固定参数信息。

//发起流程PageData pageData = new PageData();
// 业务编号
pageData.put(“businessKey”, pd.get(“uuid”));
// 客户编号
pageData.put(“customerNum”, application.get(“cusNo”));
//客户名称
pageData.put(“customerName”, application.getString(“cusName”));
// 业务产品
pageData.put(“productCd”, application.get(“productType”));
// 业务类型
pageData.put(“businessType”, “2107”); // 公共子系统用不到
pageData.put(“busiType”, “2107”);
pageData.put(“businessSuperType”, “4”);
// 法人机构
pageData.put(“bankCode”, application.getString(“bankCode”));
PageData responseData = workFlowFeignClient.start(pageData);

业务类型busiType字段在tb_pub_dic_sub(字典明细表)，码值为PUB_BUSI_TYPE查到。

businessSuperType字段在在tb_pub_dic_sub(字典明细表)，码值为PUB_BUSINESS_TYPE查到。

前端

前端左树右表组件

1、引入左树右表组件，注册。

importTreeFormDialogfrom’@/views/components/TreeFormDialog.vue’

components:{ TreeFormDialog }

2、页面引用

<TreeFormDialogref\=”TreeDiog”:need-ref\=”true”:tap-close\=”treeClose”/>

1. need-ref: 是否刷新。
2. tap-close: 关闭树弹框的回调方法。

3、Js方法打开左树右表弹框

this.$refs.TreeDiog._getDataFun(‘contractTree@loan’)

前端开发判断获取sessionStorage的uuid顺序问题

进入左树右表入口有发起业务流程页面、查看页面、和待办列表。

发起流程必须要先清除待办入口缓存

页面打开树前把uuid存入sessionStorage

// 发起流程必须要先清除待办入口缓存

sessionStorage.removeItem(‘WORKFLOW_RESPONSE_KEY’)

sessionStorage.setItem(‘uuid’,row.uuid)

constobj>

businessKey:row.duebillNum,

moduleCd:’loanTreeOnlyRead@loan’

}

this.$refs.TreeDiog._getDataFun(obj)

页面初始化获取缓存uuid, 根据uuid查询赋值页面。

//判断是否从待办入口

constkey>getItem(window.WORKFLOW_RESPONSE_KEY)

if(key){

if(JSON.parse(key)){

` // 获取uuid查询后台

…

}

}else{

const uuid = sessionStorage.getItem(‘uuid’)

}
